- Beräkning av Motorcykelbakfjädring -


Mått a: mm

Mått b:

mm

Mått c:

mm

Mått d:

mm

Mått L0:

mm

Mått s:

mm

Linjär fjädringsrörelse, Fa:

mm

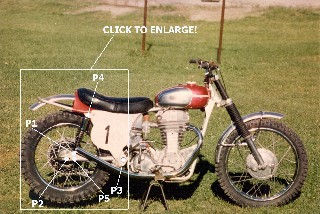

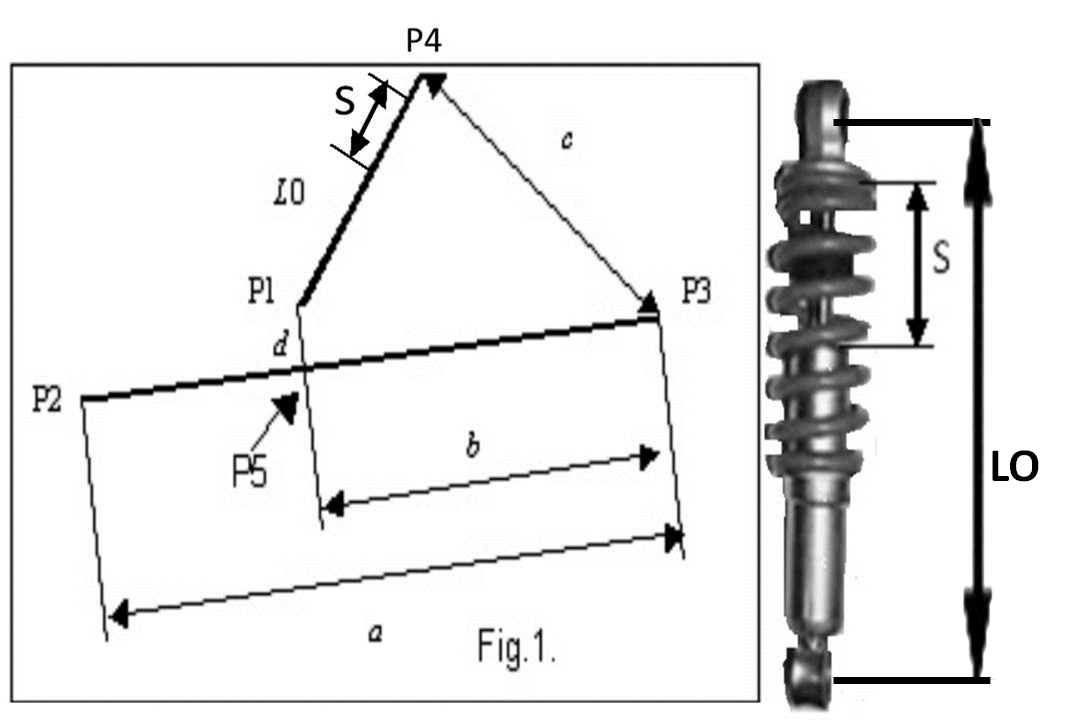

P1 = nedre stötdämparfäste

P2 = centrum, bakhjul (max bakre läge)

P3 = svingarmsaxel

P4 = övre stötdämparfäste

P5 = 90° vinkel på linje P2-P3 till P1

a = avstånd P2 till P3

b = avstånd P3 till P5

c = avstånd P3 till P4

d = avstånd P1 till P5

L0 = max. längd stötdämpare, öra till öra

s = stötdämparens fjädringsväg, gummibufferten ej beaktad

Fa = bakhjulets linjära fjädringsväg



Bak:

Pre 65 max. 130mm

Pre 70 max. 130mm

Pre 72 max. 130mm
